ＡＳＡＨＩ NEW COSMOS series 横型軸流羽根車乾式流量計
商品名
WPD-40/40Ｈ
特長
- 上水道・工業用水道・各種プラントの計装
- 温水・温泉の計量にも威力を発揮
- 高精度・高耐久・完全密封デジタル表示機構で鮮明で検針が容易
- 回転自在表示部により検針しやすいうえ、取付配管姿勢が自由
- 内部機構の脱着が行え、メンテナンスが容易

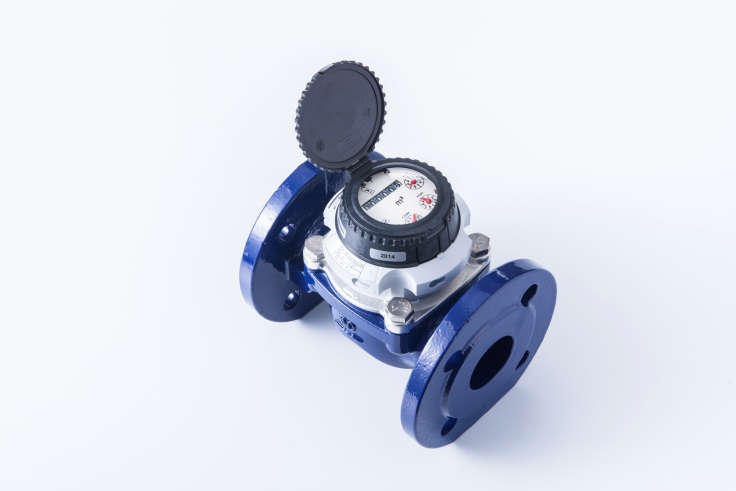

イメージ写真

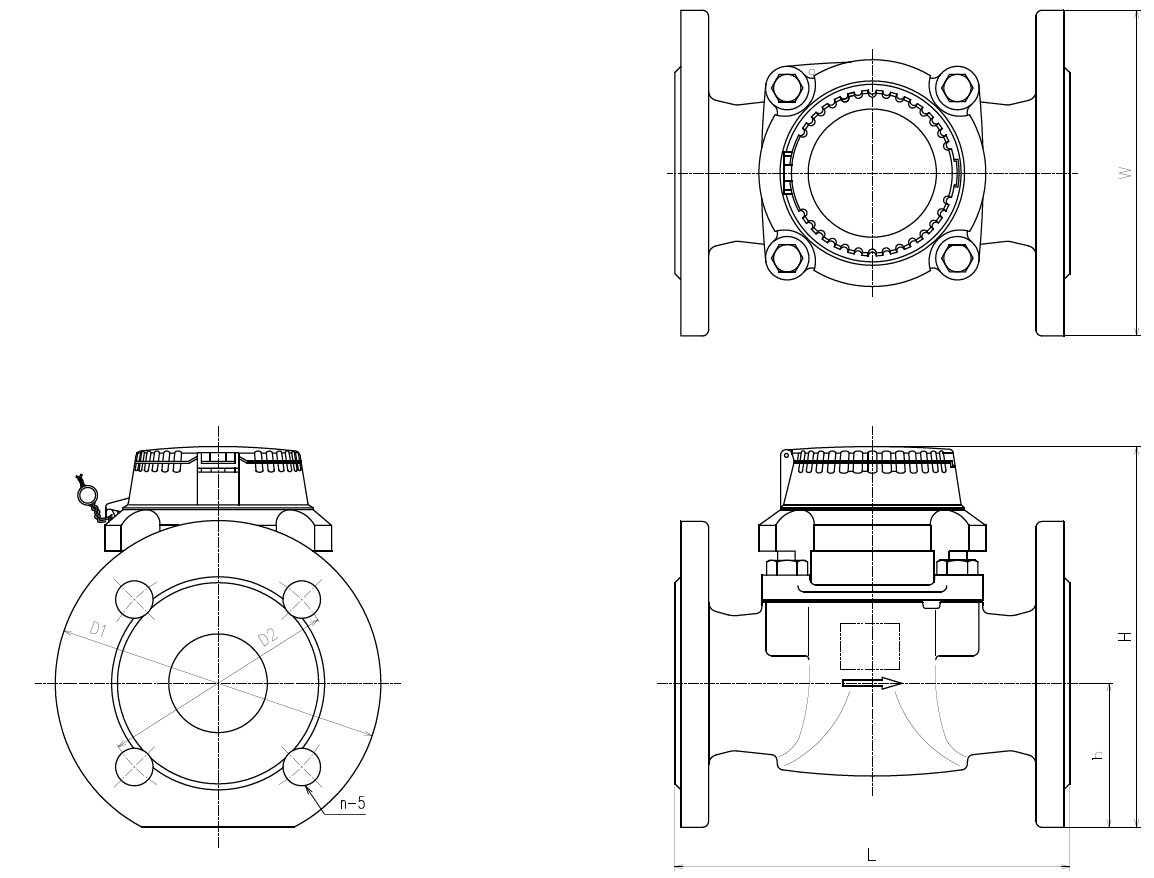

説明図
仕様
| 器種・口径 |
計量機構 の型式 |
全長 Lmm |
全高 Hmm |
中心高 hmm |
幅 D1mm |
取付部 【n-φd】 |
質量 kg |
最大表示量 ㎥ |
| WPD-40J |
横型軸 流羽根 車乾式 デジタル 表示 |
220 | 189 | 69 | 150 |
105【4-19】 |
7.4 | 999,999 |
| WPD-40HJ |
横型軸 流羽根 車乾式 デジタル 表示 |
220 | 189 | 69 | 150 |
105【4-19】 |
7.4 | 999,999 |
| WPD-40 |
横型軸 流羽根 車乾式 デジタル 表示 |
245 | 165 | 45 | 幅115 | 取付部59.61山11 | 4.1 | 999,999 |
コメント
器種・口径欄の英文字は J :JIS10Kフランジ相当品 W:上水フランジ(JWWA)相当品 H：温水対応品 S:ショートタイプです。
規格内寸法と異なりますのでご注意ください。
※この商品は、取引・証明に使用することは、出来ません。
性能特性
| 器種・口径 |
適正使用流量 (㎥/h) |
一時的使用の 許容流量(㎥/h) |
１日当たりの 使用量(㎥) |
月間使用量 (㎥) |
||
| １時間/日以内 | 瞬時的 | 10時間 | 24時間 | |||
| WPD-40J | 0.8～40 | 48 | 60 | 180 | 360 | 3,240 |
| WPD-40HJ | 1.8～10 | 16 | 20 | 60 | 120 | 1,080 |
| WPD-40 | 0.8～40 | 48 | 60 | 180 | 360 | 3,240 |
